راهنمای جامع استانداردهای کابل‌کشی شبکه
کابل‌کشی شبکه به‌عنوان یکی از مهم‌ترین اجزای زیرساخت‌های شبکه، نقشی حیاتی در عملکرد صحیح و پایدار ارتباطات دیتا و انتقال اطلاعات ایفا می‌کند. استانداردهای کابل‌کشی شبکه به‌عنوان چارچوبی برای پیاده‌سازی صحیح و بهینه این زیرساخت‌ها مطرح می‌شوند تا نه تنها عملکرد شبکه بهبود یابد، بلکه امنیت، قابلیت مقیاس‌پذیری و نگهداری آن نیز تسهیل شود. در این مقاله، به بررسی جامع استانداردهای کابل‌کشی شبکه پرداخته می‌شود و انواع مختلف کابل‌ها، معیارهای انتخاب آن‌ها و اصول طراحی و اجرای صحیح شبکه بررسی می‌شود.
۱. استانداردهای عمومی کابل‌کشی شبکه
کابل‌کشی شبکه باید بر اساس استانداردهای جهانی طراحی و اجرا شود تا از عملکرد بهینه شبکه و جلوگیری از مشکلاتی نظیر تداخل سیگنال، افت سرعت یا خرابی‌های سخت‌افزاری اطمینان حاصل گردد. دو استاندارد اصلی که در کابل‌کشی شبکه مورد استفاده قرار می‌گیرند، عبارت‌اند از:
الف) استاندارد TIA/EIA-568
استاندارد TIA/EIA-568 یکی از مهم‌ترین و شناخته‌شده‌ترین استانداردها برای کابل‌کشی در شبکه‌های محلی (LAN) است. این استاندارد توسط Association of Telecommunications Industry (TIA) و Electronic Industries Alliance (EIA) تعریف شده و الزامات کلی در طراحی، نصب، نگهداری و تست کابل‌کشی شبکه را تعیین می‌کند. استاندارد 568 به‌ویژه برای کابل‌های CAT5e، CAT6، CAT6a، CAT7 و CAT8 مناسب است و شامل دو قسمت اصلی می‌شود:
- TIA/EIA-568A: این نسخه، توزیع رنگ‌های کابل‌های جفت‌به‌جفت را تعریف می‌کند.
- TIA/EIA-568B: مشابه نسخه A است اما با تغییراتی در ترتیب رنگ‌ها و جفت‌ها در کابل.
این استاندارد بر روی انواع کابل‌های UTP (Unshielded Twisted Pair) و STP (Shielded Twisted Pair) تمرکز دارد و معمولا برای اتصال دستگاه‌ها در شبکه‌های محلی استفاده می‌شود.
ب) استاندارد ISO/IEC 11801
استاندارد ISO/IEC 11801 استاندارد بین‌المللی کابل‌کشی شبکه است که توسط International Organization for Standardization (ISO) و International Electrotechnical Commission (IEC) تعریف شده است. این استاندارد برای کابل‌کشی در انواع شبکه‌های محلی و گسترده طراحی شده و بر انواع مختلف کابل‌ها، از جمله کابل‌های فیبر نوری و کابل‌های مسی تاکید دارد.
این استاندارد شامل تعریف عملکردی کابل‌ها، نصب و نحوه استفاده از آن‌ها در شرایط مختلف است. همچنین، از لحاظ فنی، استاندارد 11801 به‌طور خاصی به تأثیرات محیطی (مانند تداخل الکترومغناطیسی و نویز) بر روی عملکرد شبکه توجه دارد و راهکارهای جلوگیری از این مشکلات را مطرح می‌کند.
۲. انواع کابل‌های مورد استفاده در شبکه
انتخاب نوع کابل برای کابل‌کشی شبکه، به ویژگی‌ها و نیازهای خاص شبکه بستگی دارد. دو نوع کابل اصلی که در طراحی شبکه‌ها مورد استفاده قرار می‌گیرند، عبارت‌اند از:

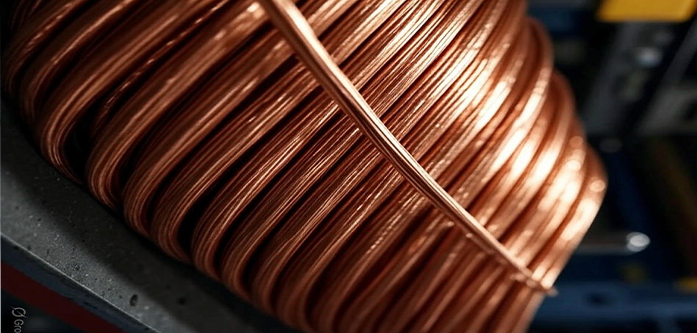

الف) کابل‌های مسی (Copper Cables)
کابل‌های مسی یکی از رایج‌ترین گزینه‌ها برای کابل‌کشی در شبکه‌های محلی (LAN) هستند. این کابل‌ها به دو دسته کلی تقسیم می‌شوند:
- کابل‌های جفت‌به‌جفت (Twisted Pair Cables): این نوع کابل‌ها شامل دو رشته سیم مسی هستند که به‌طور پیچیده به دور یکدیگر قرار می‌گیرند تا تداخلات الکترومغناطیسی (EMI) کاهش یابد. این کابل‌ها به دو دسته UTP (Unshielded Twisted Pair) و STP (Shielded Twisted Pair) تقسیم می‌شوند.
- UTP: این کابل‌ها بدون شیلد (رنگار) هستند و به‌طور عمده در شبکه‌های محلی به‌کار می‌روند.
- STP: این کابل‌ها دارای شیلد بوده و در محیط‌هایی با تداخل بالا و نیاز به انتقال داده با کیفیت بالاتر استفاده می‌شوند.
- کابل‌های کواکسیال (Coaxial Cables): کابل‌های کواکسیال شامل یک هسته مسی، یک لایه عایق، یک لایه شیلد و یک لایه عایق خارجی هستند. این کابل‌ها در شبکه‌های قدیمی‌تر رایج بودند، ولی امروزه کمتر استفاده می‌شوند.
ب) کابل‌های فیبر نوری (Fiber Optic Cables)
کابل‌های فیبر نوری از الیاف شیشه‌ای یا پلاستیکی برای انتقال داده‌ها به‌صورت نوری استفاده می‌کنند و از ویژگی‌هایی نظیر سرعت بالا، طول انتقال بیشتر و عدم تداخل الکترومغناطیسی برخوردارند. این کابل‌ها به دو نوع Single Mode و Multi Mode تقسیم می‌شوند:
- Single Mode: این نوع کابل برای مسافت‌های طولانی استفاده می‌شود و قادر است سیگنال‌های نوری را از یک مسیر واحد عبور دهد.
- Multi Mode: این کابل‌ها برای مسافت‌های کوتاه‌تر استفاده می‌شوند و قادرند سیگنال‌های نوری را از چندین مسیر عبور دهند.
کابل‌های فیبر نوری به‌ویژه در شبکه‌های با نیاز به پهنای باند بالا، ارتباطات بلندمدت و شبکه‌های مراکز داده مورد استفاده قرار می‌گیرند.
۳. اصول طراحی و نصب کابل‌کشی شبکه
الف) انتخاب مناسب نوع کابل
انتخاب نوع کابل بستگی به نیازهای خاص شبکه، از جمله فاصله انتقال، نیاز به پهنای باند، محیط فیزیکی و امنیت دارد. برای مثال، در محیط‌های صنعتی با تداخل بالا، استفاده از کابل‌های STP یا فیبر نوری پیشنهاد می‌شود.
ب) رعایت استانداردها و دستورالعمل‌ها
در هنگام طراحی و نصب کابل‌کشی، باید به استانداردهای موجود مانند TIA/EIA-568 و ISO/IEC 11801 توجه شود تا مشکلات احتمالی در عملکرد شبکه به حداقل برسد. همچنین، در نصب کابل‌ها باید نکاتی مانند میزان کشش کابل، پیچش بیش از حد، و استفاده از اتصالات مناسب رعایت شود.
ج) مدیریت کابل‌ها
برای جلوگیری از مشکلاتی نظیر تداخل، کاهش سرعت و خرابی‌های سخت‌افزاری، مدیریت و دسته‌بندی صحیح کابل‌ها از اهمیت ویژه‌ای برخوردار است. استفاده از مسیرهای مشخص برای کابل‌کشی، استفاده از کاورهای محافظتی و دسته‌بندی کابل‌ها با رنگ‌های مختلف می‌تواند در این زمینه کمک کند.
۴. آزمایش و نگهداری کابل‌کشی شبکه
پس از نصب کابل‌کشی شبکه، انجام آزمایش‌های لازم برای بررسی کیفیت سیگنال و عملکرد شبکه ضروری است. تست‌هایی مانند TDR (Time Domain Reflectometer) و Optical Time Domain Reflectometer (OTDR) می‌توانند به شناسایی مشکلات موجود در کابل‌کشی، از جمله اتصالات ضعیف یا قطعی‌ها کمک کنند.
همچنین، نگهداری دوره‌ای کابل‌های شبکه و انجام تست‌های مستمر برای اطمینان از عملکرد بهینه شبکه امری ضروری است. بررسی کابل‌ها برای آسیب‌های فیزیکی، ارتقاء کابل‌ها در صورت نیاز و به‌روزرسانی تجهیزات شبکه می‌تواند به عملکرد بهتر و پایدارتر شبکه کمک کند.
استانداردهای کابل‌کشی شبکه بخش اساسی و حیاتی در طراحی و اجرای شبکه‌های ارتباطی و دیتا هستند. انتخاب نوع کابل، رعایت استانداردهای بین‌المللی، نصب دقیق و مدیریت مؤثر کابل‌ها به‌ویژه در شبکه‌های بزرگ و پیچیده می‌تواند به بهبود عملکرد، کاهش خطاها و تضمین امنیت شبکه کمک کند. در این راستا، شرکت رهنمون فناوری اطلاعات با تجربه و تخصص خود در زمینه مشاوره، طراحی و اجرای زیرساخت‌های شبکه، قادر است خدماتی جامع و حرفه‌ای در زمینه کابل‌کشی شبکه ارائه دهد. تیم متخصص این شرکت با رعایت استانداردهای جهانی، نصب دقیق و مدیریت بهینه کابل‌ها، به سازمان‌ها کمک می‌کند تا شبکه‌های پایدار و امنی برای انتقال داده‌ها و برقراری ارتباطات ایجاد کنند. همچنین، انجام آزمایش‌های دوره‌ای و نگهداری مناسب از کابل‌های شبکه برای عملکرد بهینه در درازمدت توسط رهنمون فناوری اطلاعات تضمین می‌شود.
