کابلکشی ساختیافته
زیرسیستم کابلکشی ساختیافته در هر مجموعه اداری، تجاری یا صنعتی از مهمترین پیشنیازهای هوشمندسازی و پیادهسازی فرآیندهای فناوری اطلاعات در سازمانهاست که رعایت استانداردها و روشهای بهینه (Best Practices) در پیادهسازی آن نه تنها عملکرد بینقص دیگر فعالیتهای آن مجموعه را تضمین مینماید بلکه از هدر رفت منابع شامل هزینه و زمان در بلند مدت جلوگیری مینماید.
توجه بیشتر به این زیرسیستم از آنجا اهمیت دارد که با پیشرفت فناوری در زمینه شبکههای داخل سازمانی، عمده خدمات و سرویسهای دیگر شبکههای خدماتی نیز بر این بستر استوار شده و استانداردها و روشها همه به سمت استفاده از یک شبکه اصلی بجای چندین شبکه موازی در داخل ساختمانها در حرکتند.

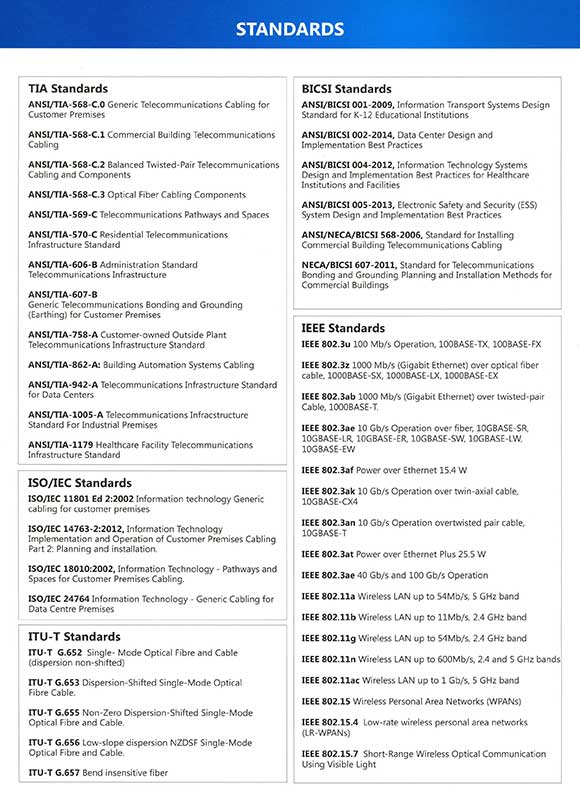

- استاندارد ISO-11801 و متناظر ملی آن استاندارد INSO-19635 در خصوص کابل کشی ساختمانهای تجاری
- استاندارد EIA/TIA-568.B2 در خصوص الزامات عمومی کابل کشی دیتا
- استاندارد EIA/TIA-568.B3 در خصوص الزامات کابل کشی فیبر نوری و سربندی
- استاندارد EIA/TIA-569 در خصوص الزامات طراحی و پیاده سازی سیستمهای نگهداری کابل شامل کاندوئی، داکت، سینی..
- استاندارد EIA/TIA-606 در خصوص الزامات مستندسازی و لیبلینگ
- استاندارد EIA/TIA-942 در خصوص الزامات خاص مراکز داده و اطاقهای اصلی تجهیزات (MC / Server Rooms)
- استاندارد مشترک ANSI-J-STD-607-A و EIA/TIA در خصوص الزامات باندینگ و گراندینگ تجهیزات
- مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان (نشریه 1-110 سازمان نظارت راهبردی ریاست جمهوری)
- روشها و پروتکلهای عمومی طراحی، مدیریت، کنترل و نظارت بر پروژه طبق راهبردهای PMBOK
علاوه بر متن استانداردها، مستندات دیگری نیز تحت عنوان روشهای بهینه (Best Practices) که در اصل تفسیر عملی و بهینه پیاده سازی متن استاندارد است در این خصوص جزو مراجع فنی است.
شرکت رهنمون از سال 2007 عضو انجمن بینالمللی کابلکشی ساختمانهای تجاری (BICSI) بوده و با پیگیری، دریافت و آموزش مستمر راهکارهای این موسسه بینالمللی، دانش داخلی خود را در این زمینه به روز نگه میدارد. مرجع اصلی در خصوص شبکههای داخل و خارج ساختمانی منتشره از طرف موسسه BICSI کتاب زیر است:
راهنمای روشهای گسترش مخابراتی Telecommunications Distribution Methods Manual (TDMM)
در حال حاضر شرکت رهنمون از نسخه 13 (سال 2014) که آخرین نسخه این راهنماست استفاده مینماید.

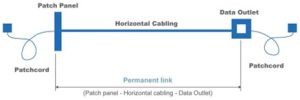

کابلکشی ساختیافته سیستمی است مشتمل بر پریزها، کابلها (مسی و یا فیبرنوری)، اتصالات و تابلوهای اتصال (Patch Panels)، که فرآیندهای طراحی، نصب، تست و تضمین عملکرد سیستم از اجزاء لاینفک این مجموعه میباشند.
به عبارت دیگر در این روش برای همه سناریوهای زیر از کابل Cat5e یا Cat6 و تجهیزات استاندارد RJ45 استفاده میگردد:
- برای سیستم دوربین مدار بسته سنتی: بجای کابل Coaxial و جمع کننده BNC – از رابط BNC/RJ45 استفاده میگردد.
- برای سیستم تلفن سنتی: بجای استفاده از کابل چند زوج و تابلوهای MDF – از رابط RJ11/RJ45 استفاده میگردد.
- برای نمایش تصویر روی مانیتور: بجای کابل VGA یا HDMI و سوکتهای مربوطه – – از رابط VGA/RJ45 استفاده میگردد.
- برای سیستمهای سریال (مانند حضور و غیاب یا کنترل UPS): بجای پورت RS232 – از رابط RS232/RJ45 استفاده میگردد.
- برای سیستم اعلام / اطفا حریق یا اعلام سرقت: بجای کابل دو زوج برق ولتاژ پایین یا کابل تلفن / Cat3 – – از رابط RJ6/RJ45 استفاده میگردد.
