  معرفی انواع کابل شبکه مسی و تفاوت آنها

کابل‌های شبکه مسی از مهم‌ترین ابزارها در زیرساخت‌های شبکه‌ای هستند که برای انتقال داده‌ها بین دستگاه‌ها استفاده می‌شوند. این کابل‌ها با توجه به نوع ساختار، سرعت انتقال، میزان تداخل‌پذیری، و طول قابل استفاده در شبکه‌ها به دسته‌های مختلفی تقسیم می‌شوند. در این مقاله به معرفی انواع کابل‌های شبکه مسی و تفاوت‌های آنها پرداخته می‌شود.

     انواع کابل‌های شبکه مسی



  1. کابل زوج به‌هم تابیده (Twisted Pair Cable)

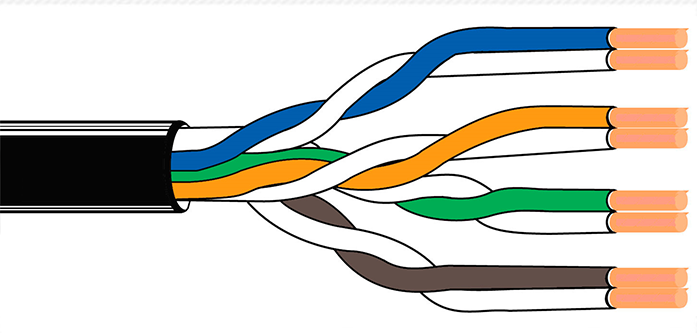

    کابل-زوج-به‌هم-تابیدهاین نوع کابل یکی از پرکاربردترین کابل‌های شبکه مسی است که در بیشتر شبکه‌های خانگی و تجاری مورد استفاده قرار می‌گیرد. در این کابل، سیم‌های مسی به‌صورت جفت و به‌هم تابیده شده‌اند تا تداخل الکترومغناطیسی و نویز کاهش یابد.



    دسته‌بندی کابل‌های زوج تابیده:

    UTP (Unshielded Twisted Pair)  : بدون شیلد بوده و اقتصادی‌تر است، اما مقاومت کمتری در برابر نویز دارد.

    STP (Shielded Twisted Pair)  : دارای شیلد برای کاهش نویز و تداخل الکترومغناطیسی است.

    FTP (Foiled Twisted Pair)  : هر جفت سیم با یک لایه فویل محافظت شده است.

    S/FTP  : ترکیبی از شیلد کلی و فویل برای هر زوج سیم است که بیشترین حفاظت را ارائه می‌دهد.



    رده‌بندی کابل‌های UTP و STP:

    Cat5e  : سرعت انتقال تا 1 گیگابیت بر ثانیه (Gbps) و پهنای باند 100 مگاهرتز.

    Cat6  : سرعت انتقال تا 10 گیگابیت بر ثانیه در فواصل کوتاه و پهنای باند 250 مگاهرتز.

    Cat6a  : سرعت و پهنای باند مشابه Cat6 با بهبود در کاهش تداخل.

    Cat7  : سرعت انتقال تا 10 گیگابیت بر ثانیه و پهنای باند 600 مگاهرتز، با شیلد قوی‌تر.

    Cat8  : سرعت انتقال تا 40 گیگابیت بر ثانیه و پهنای باند 2000 مگاهرتز برای کاربردهای مراکز داده.







    1. کابل کواکسیال (Coaxial Cable)

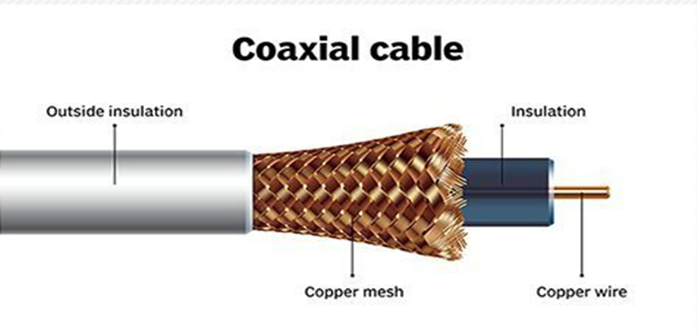

      کابل-کواکسیالکابل کواکسیال یکی از انواع قدیمی‌تر کابل‌های مسی است که همچنان در برخی کاربردهای خاص مورد استفاده قرار می‌گیرد. این نوع کابل به دلیل طراحی منحصر به فرد خود از توانایی بالایی در کاهش نویز و تداخلات الکترومغناطیسی برخوردار است و در انتقال سیگنال‌های الکتریکی با کیفیت بالا استفاده می‌شود.







             ساختار کابل کواکسیال

      کابل کواکسیال از چند لایه مجزا تشکیل شده است که به ترتیب از داخل به خارج عبارتند از:

      1. هسته مرکزی (Conductor):

      یک سیم مسی (یا گاهی آلیاژهای دیگر) که سیگنال اصلی از طریق آن منتقل می‌شود.

      1. لایه عایق (Dielectric Insulator):

      لایه‌ای از مواد عایق که هسته مرکزی را احاطه کرده و مانع از انتقال انرژی به شیلد می‌شود.

      1. شیلد فلزی (Metallic Shield):

      یک لایه رسانا (معمولاً از مس یا آلومینیوم) که دور عایق پیچیده شده و برای جلوگیری از ورود نویز و تداخلات الکترومغناطیسی استفاده می‌شود.

      1. روکش خارجی (Outer Jacket):

      یک لایه محافظ پلاستیکی که کل کابل را پوشش می‌دهد و از آن در برابر عوامل محیطی مانند رطوبت و سایش محافظت می‌کند.







             انواع کابل کواکسیال

      کابل‌های کواکسیال در انواع مختلفی طراحی شده‌اند که هرکدام برای کاربردهای خاصی مناسب هستند. برخی از انواع رایج عبارتند از:



      1. RG 6:

      پرکاربردترین نوع کابل کواکسیال که برای تلویزیون‌های کابلی، آنتن‌های ماهواره‌ای، و اینترنت استفاده می‌شود. دارای قطر مناسب و توانایی بالا در کاهش تداخل است.

      1. RG 59:

      بیشتر در سیستم‌های دوربین مداربسته (CCTV) و کاربردهای داخلی استفاده می‌شود. قطر آن نسبت به RG 6 کوچکتر بوده و مناسب فواصل کوتاه است.

      1. RG 11:

      برای انتقال سیگنال در فواصل طولانی استفاده می‌شود. این نوع کابل ضخیم‌تر است و پهنای باند بیشتری ارائه می‌دهد.

      1. Hardline Coaxial:

      نوعی کابل کواکسیال با شیلد بسیار قوی که در زیرساخت‌های مخابراتی و شبکه‌های بی‌سیم حرفه‌ای کاربرد دارد.





             کاربردهای کابل کواکسیال

      1. سیستم‌های تلویزیونی و آنتن‌های ماهواره‌ای:

      انتقال سیگنال‌های تلویزیونی با کیفیت بالا.

      1. دوربین‌های مداربسته (CCTV):

      در سیستم‌های قدیمی و برخی از سیستم‌های جدید.

      1. شبکه‌های مخابراتی:

      در لینک‌های مایکروویو و زیرساخت‌های مخابراتی حرفه‌ای.

      1. سیستم‌های رادیویی:

      انتقال سیگنال‌های صوتی و تصویری در ایستگاه‌های رادیویی و پخش زنده.



      1. کابل فیبر بای‌فویل (Bifilar Wire)

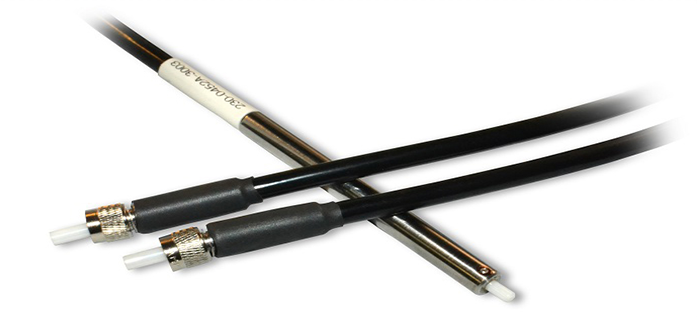

        کابل-فیبر-بای‌فویلکابل   فیبر بای‌فویل (Bifilar Wire)  ، برخلاف کابل‌های متداول شبکه‌ای مانند زوج تابیده یا کواکسیال، یک نوع خاص از کابل مسی است که به دلیل ویژگی‌های منحصر به فرد خود در کاربردهای تخصصی و محدود استفاده می‌شود. این کابل به طور ویژه در تجهیزات صنعتی، الکترومکانیکی، و بعضی از سیستم‌های کنترلی کاربرد دارد.







              ساختار کابل بای‌فویل

        کابل بای‌فویل شامل دو سیم موازی است که با یک لایه عایق مشترک پوشیده شده‌اند. این ساختار باعث می‌شود که هر دو سیم به طور نزدیک و موازی در کنار هم قرار گیرند. در برخی موارد، ممکن است از یک لایه محافظ (مانند فویل یا شیلد) برای کاهش تداخل‌های الکترومغناطیسی استفاده شود.



        ویژگی‌های ساختاری:

        1. سیم‌های موازی:

        دو سیم رسانا به‌صورت موازی و بدون تابیدن کنار هم قرار دارند.

        1. عایق مشترک:

        یک پوشش عایق روی هر دو سیم قرار دارد و مانع از اتصال الکتریکی میان آنها می‌شود.

        1. فویل یا شیلد (در برخی مدل‌ها):

        برخی از کابل‌های بای‌فویل برای کاهش نویز و تداخل، به لایه‌ای از فویل یا شیلد مجهز هستند.



              ویژگی‌های کابل بای‌فویل

        نویزپذیری متوسط:

        به دلیل طراحی موازی، این کابل به‌اندازه کابل‌های زوج تابیده در برابر نویز مقاوم نیست. با این حال، در کاربردهایی که محیط دارای نویز پایین است، عملکرد مطلوبی دارد.

        انعطاف‌پذیری بالا:

        طراحی ساده و موازی این کابل، آن را به گزینه‌ای سبک و انعطاف‌پذیر تبدیل کرده است.

        ظرفیت جریان پایین:

        به دلیل طراحی ساده، این کابل معمولاً برای جریان‌های کم و ولتاژهای پایین استفاده می‌شود.



              کاربردهای کابل بای‌فویل



        1. سیستم‌های الکترومکانیکی:

        استفاده در ترانسفورماتورها، موتورهای الکتریکی، و سنسورها برای کاهش تداخلات ناشی از میدان‌های مغناطیسی.

        1. تجهیزات اندازه‌گیری:

        در دستگاه‌های دقیق و ابزارهای اندازه‌گیری که نویز محیطی کم است.

        1. سیستم‌های صوتی:

        در برخی از دستگاه‌های صوتی قدیمی و مدارهای ساده انتقال سیگنال.

        1. مدارهای صنعتی:

        برای اتصال بخش‌های مختلف تجهیزات صنعتی که نیازی به پهنای باند بالا ندارند.

             جمع‌بندی

        کابل‌های شبکه مسی به دلیل قیمت مناسب، نصب آسان، و سازگاری بالا همچنان یکی از گزینه‌های محبوب در بسیاری از پروژه‌های شبکه هستند. انتخاب کابل مناسب باید با توجه به نیازهای شبکه، بودجه، و شرایط محیط اجرایی انجام شود. شرکت   رهنمون فناوری اطلاعات   با تخصص در طراحی، پیاده‌سازی، و اجرای زیرساخت‌های شبکه و امنیت، راهکارهای جامع و بهینه‌ای برای هر نوع پروژه ارائه می‌دهد.



        برای شبکه‌های خانگی و ادارات کوچک، کابل‌های   Cat5e   و   Cat6   گزینه‌های مقرون‌به‌صرفه‌ای هستند که عملکرد مناسبی در انتقال داده‌ها دارند. اما برای کاربردهای پیشرفته‌تر مانند دیتاسنترها، محیط‌های صنعتی، یا شبکه‌هایی که به پهنای باند بالا و تأخیر کم نیاز دارند، کابل‌های   Cat7   و   Cat8   پیشنهاد می‌شوند.



        تخصص ما در   رهنمون فناوری اطلاعات   این است که با تحلیل دقیق نیازهای پروژه و محیط اجرایی، بهترین نوع کابل و تجهیزات شبکه را پیشنهاد دهیم تا زیرساختی پایدار و بهینه برای مشتریان فراهم شود. توجه به تفاوت‌ها و ویژگی‌های هر نوع کابل از جمله گام‌های کلیدی در طراحی شبکه‌ای است که بتواند پاسخگوی نیازهای امروزی و آینده باشد.



        برای کسب اطلاعات بیشتر و دریافت مشاوره تخصصی، می‌توانید با کارشناسان ما در   رهنمون فناوری اطلاعات   تماس بگیرید.
